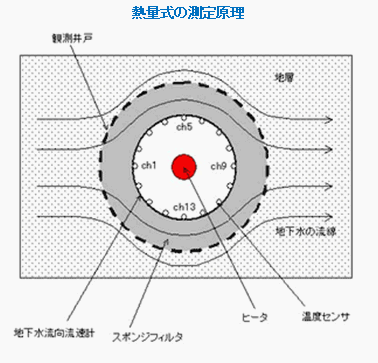

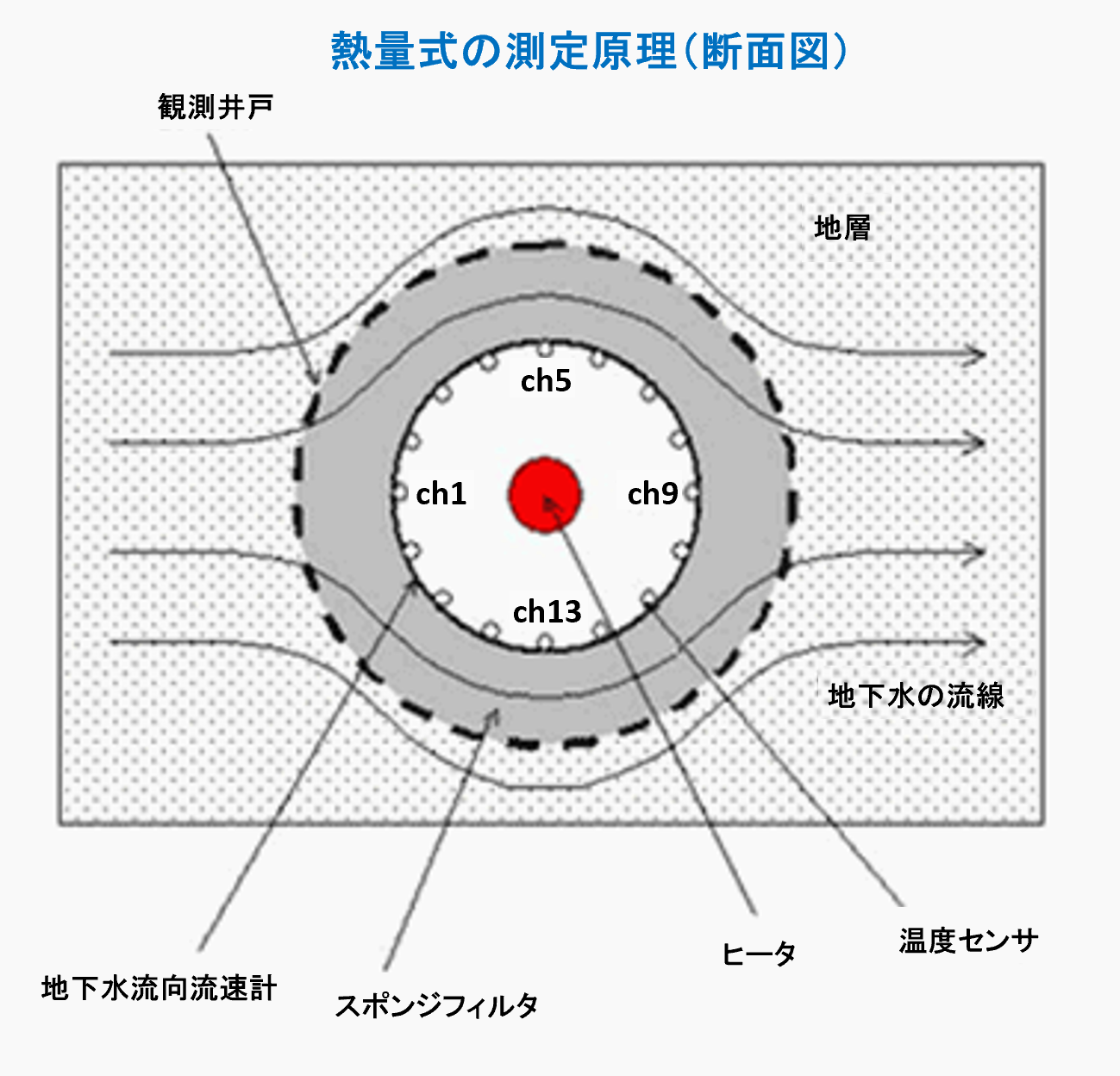

地下水流向流速計 GFDシリーズは、棒状の小型ヒータとその周囲に配置した16個の高分解能温度センサからなる熱量式の地下水流向流速計です。 ヒータに一定電流を通電させながら各センサの温度変化を時系列に測定することで流向流速を求めます。 塩水や蒸留水等のトレーサを使用していませんので取扱が容易、かつシンプルな構造で観測井戸に挿入するプローブ本体の最大外形はφ45の小型化を実現しています。 測定に使用するノートPCに測定結果が常時映し出されるため、測定状況の確認や第三者への説明時等に視覚的に訴えることが出来るため非常に分かり易くなっております。

【特長】 ● トレーサを用いないシンプルな構造 ● 高精度測定が可能な熱量式で取扱も容易 ● φ５０ｍｍ、最大深度１００ｍまでの任意の深度で測定可能 ● 磁気方位センサ、水位センサを内蔵(GFD-4のみ) ● 無人の長期観測が可能なロガーを用意 ● 流向流速は、ＰＣ画面に実時間で表示 【主な用途・適用分野】 ● 土壌汚染や地下水汚染の調査研究 ● 地すべり地における地下水流動調査 ● 地下水調査（ストレーナの位置決定のための湧水箇所の特定） ● 潮汐による地下水流動の調査研究 ● 土木工事に伴う地下水流動調査 ● 河川敷における伏流水の調査研究

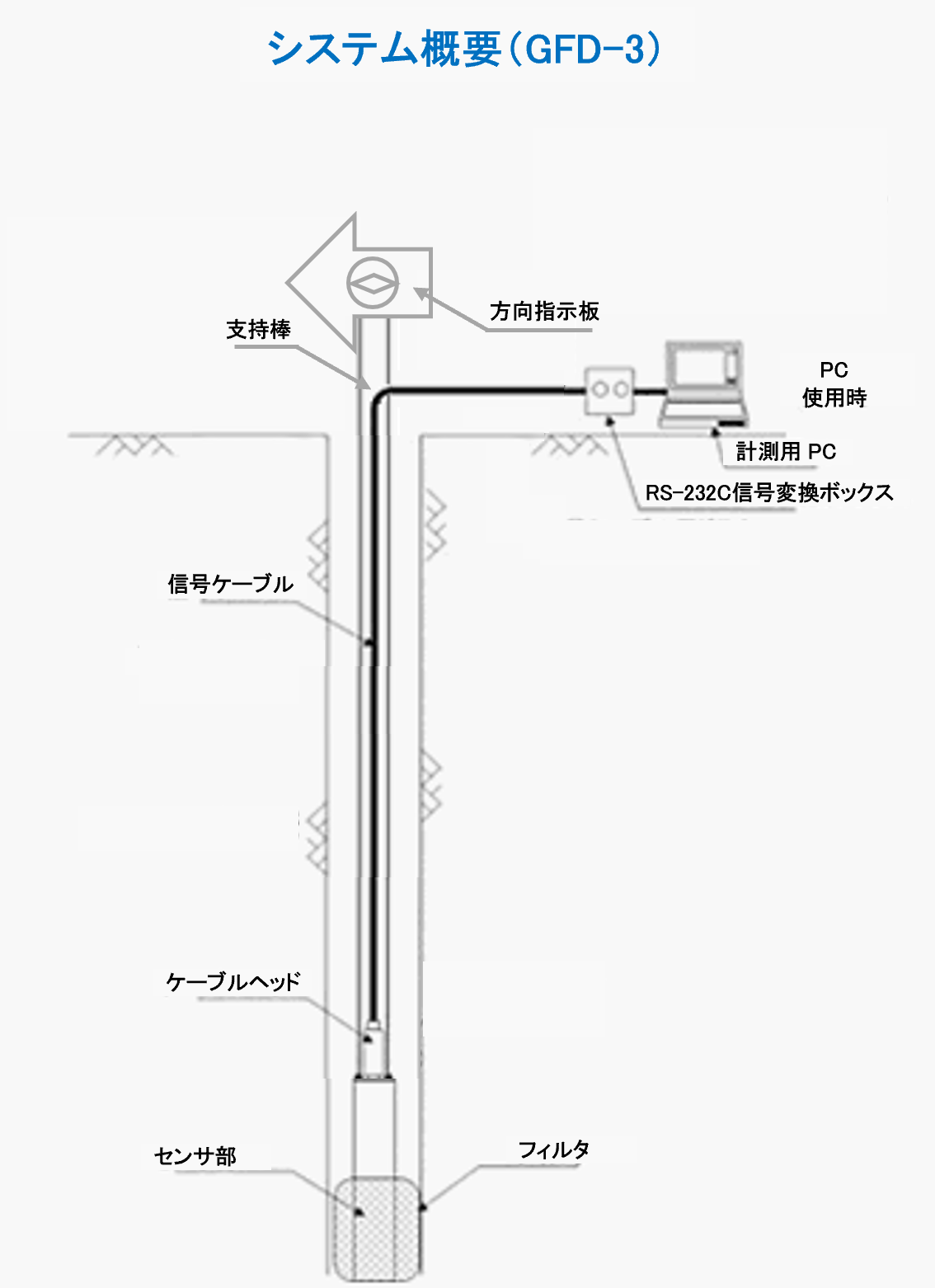

　浅井戸対応のGFD-3は専用ロッド(1.5m長支持棒)を測定深度まで何本も繋いだ後にコンパス(方向指示板)を使って支持棒の向きを北に合わせる必要がありますが、深井戸対応のGFD-4は磁気方位センサ、水位センサ(圧力センサ)内蔵のためプローブに3本のケーブルを繋いで観測井戸に降下させ測定深度でパッカー部により固定させるだけで測定が出来るため作業効率が格段に高く、φ50の小孔径に適用できますので経済的で、その上、最大測定深度も100ｍまで対応可能です。
　しかしながら、GFD-4は磁気方位センサ内蔵のため周囲に鋼管や鉄筋等磁気を帯びた物質が埋設されている場合流向の結果に影響を与える場合があり、また水位センサ(圧力センサ)の結果により固定する測定深度を確認しているため透水の遅い観測孔では測定深度に誤差が生じる場合がありますが、GFD-3は最大深度30mではありますが磁気方位センサが無いため磁気の影響を受けることが無く、専用ロッドを繋いで測定深度まで押し込んでいくので測定深度に誤差が生じることはございません。

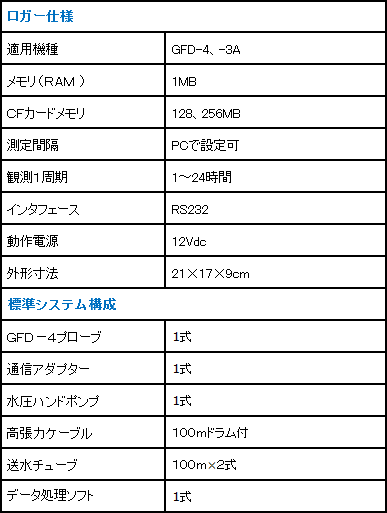

　機種毎にメリットとデメリットがございますので、測定現場状況等に合わせて適切な機器をお勧めさせて頂いております。 また専用のデータロガーを使用することで無人の長期観測も可能です。

　　　

※GFD-3及びGFD-4共に、同様の制御ソフト(上図)にて測定出来ます。
